Автоматизация участка химического травления

Проверка надежности в экстремальных условиях

Игорь ИВАНОВ, инженер КИПиА Калашниковского электролампового завода (КЭЛЗ)

На железной дороге Москва - Санкт-Петербург есть небольшая станция Калашниково. Отсюда во многие уголки России и за рубеж идет продукция электролампового завода под торговой маркой «Калашниково». Основанный 120 лет назад, заводик по производству винной и аптечной посуды, спустя 50 лет был реорганизован и перепрофилирован в производство бытовых ламп накаливания.

Сегодня завод - это динамичное, быстро развивающееся предприятие, выпускающее широкий ассортимент продукции - стандартные и декоративные лампы накаливания, инфракрасные зеркальные лампы и лампы синего света. Качество и безопасность продукции подтверждены сертификатами Госстандарта России, а производство полностью соответствует параметрам стандарта ИСО-9002.

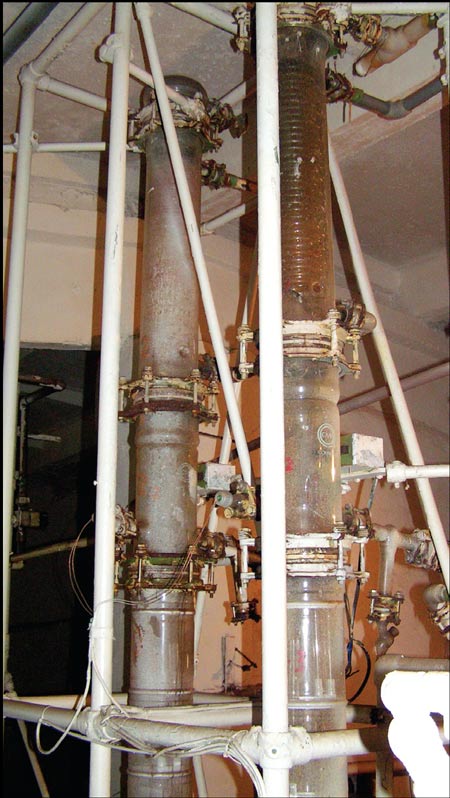

Время внесло в жизнь огромный спектр новых источников света. Для того чтобы отвечать новым требованиям потребителей, на электроламповом заводе (КЭЛЗ) расширяют и модернизируют производство. Очередным участком, который подвергся реконструкции, стал участок химического травления. На нем в смеси воды, серной и азотной кислот осуществляется травление ламповых спиралей. Участок работает по замкнутому циклу: после травления спиралей кислоты восстанавливают и вновь используют. На участке находятся семь емкостей с реактивами и смесями (фото 1), ректификационная колонна (фото 2), охладитель и мешалка. Всем процессом управляет контроллер фирмы Festo, несколько приборов и устройств, которые контролируют уровень содержимого в емкостях. Именно последние и вызывали наибольшие проблемы: за долгое время работы устройства пришли в полную негодность - уровень не отображался, выходные реле в нужный момент не срабатывали, замер уровня оператору приходилось осуществлять деревянной палочкой.

Для замены этих устройств провели исследование рынка средств автоматизации и выбрали измеритель-регулятор ОВЕН 2ТРМ1. Во-первых, он имеет два канала измерения и два выходных реле, логика работы которых свободно настраивается и возможно подключение обоих реле на один канал. Во-вторых, прибор имеет крупный яркий светодиодный индикатор, что немаловажно в работе операторов. Кроме того, если датчик выдает унифицированный сигнал, то шкалу можно масштабировать по собственному усмотрению, например, можно настроить индикацию уровня в литрах или в процентах, опять же как удобнее оператору. Немаловажно и то, что приборы ОВЕН уже работают на других участках завода и хорошо зарекомендовали себя.

Однако как часто бывает в нашей жизни, не все так просто - прибор не работал с ранее установленным датчиком (сигнал не унифицирован). Эту проблему удалось быстро решить, подключив небольшую переходную плату. Ее можно использовать со многими резистивными датчиками, например, с датчиками положения задвижки.

Была и серьезная проблема. Азотная кислота имеет свойство «дымить», а в процессе работы емкости со смесью кислот иногда приходится открывать для извлечения вытравленного материала. Воздух с кислотными испарениями способствует быстрой коррозии узлов, кроме тех, которые выполнены из нержавеющей стали. Подвержены коррозии и окислению и электронные компоненты - низкочастотные пермаллоевые трансформаторы, кварцевые резонаторы в металлическом корпусе.

Наладчики сомневались, сможет ли выдержать новый прибор такую среду и как быстро он придет в негодность. Решили поэкспериментировать, заказали ОВЕН 2ТРМ1 новой линейки в настенном исполнении. В приборах настенного исполнения соединительные клеммы находятся под съемной крышкой, что позволило изучить его электронную «начинку». Изготовитель использовал электронные комплектующие от ведущих производителей - компоненты Atmel и Analog Devices и др. Установленный импульсный блок питания сделал прибор нечувствительным к колебаниям напряжения в сети. Основа такого блока - ферритовый трансформатор, что позволяет не бояться коррозии. Не забыли разработчики и о защите от перенапряжений - установлен варистор. Качество сборки тоже на высоте - улучшенный монтаж, плата залита качественным лаком, предохраняющим компоненты от окисления. Коллеги, сначала посчитали, что подобный регулятор невозможно будет отремонтировать, но узнав, что гарантия на прибор 5 лет, а цена чуть выше 2 тысяч рублей, сняли вопрос о ремонтопригодности, точнее о ремонтообходимости.

Под съемную крышку поместилась переходная плата для работы со старым датчиком. Настройка прибора заняла минимум времени - потребовалось лишь установить верхнее и нижнее значение измеряемой величины (оператор предпочел индикацию в литрах), настроить логику и пороги срабатывания реле. Теперь оператор знает точный уровень смеси, что упрощает принятие решения приготовления нового замеса. Ремонтник участка тоже доволен - за несколько месяцев использования прибор не вызвал ни одного нарекания в вопросе надежности.

Несмотря на сложные условия эксплуатации 2ТРМ1 отлично функционирует. Сейчас можно смело сказать, что он выдержал все возложенные на него жесткие требования - надежность, удобство монтажа и обслуживания, высокая точность, устойчивость к перепадам напряжения при исключительно низкой цене.

На будущее

После таких положительных результатов решение руководства установить 2ТРМ1 на все емкости для контроля уровня не заставило себя долго ждать. Нашлась работа и для других приборов ОВЕН: счетчик СИ8 будет измерять расход кислот и смесей, САУ-М6 - контролировать уровень в мешалке. Обсуждается вариант замены устаревшего контроллера Festo на ОВЕН ПЛК100 с модулями ввода/вывода МВА и МДВВ.

Есть перспективы использования компонентов ОВЕН и на других участках. ТРМ1 должен заменить устаревшие реле-регуляторы (Ш4530), самописцы - на модули МВА с Master SCADA, тиристорный регулятор (Р111) для отжига спиралей - на новый прибор ТРМ251 с БУСТом.

Есть идея применить модули МВА и МДВВ совместно с датчиками напряжения и тока, для автоматизации процесса фотометрирования (проверка готовой продукции на соответствие заявленной мощности и световому потоку).

На рынке промышленной автоматики представлены многочисленные приборы российских и зарубежных компаний. Выбор завода КЭЛЗ - это обоснованный выбор приборов ОВЕН.

Статья опубликована в журнале «Автоматизация и производство» №2 2008
