Надёжный контроль над сточными водами

Андрей ЕЛЬЦОВ, инженер-консультант ОВЕН



ОАО «ХИМПРОМ» давно и активно сотрудничает с компанией ОВЕН. С помощью измерителя-регулятора ТРМ138 теперь на предприятии осуществляется контроль над сточными водами.

Значительная часть вредных веществ, образующихся на химических предприятиях, попадает в сточные воды. Сточные воды подвергаются обязательной очистке, которая проходит тем полней и качественней, чем в более стабильном режиме работают очистные сооружения. Поддержание стабильности рабочих режимов управления потоками сточных вод является здесь одним из ключевых моментов. С учётом этого специалисты отдела АСУ ТП предприятия ОАО «ХИМПРОМ» разработали автоматизированную систему управления откачкой сточных вод и контроля над ними.

Система позволяет управлять откачкой в автоматическом режиме, а также даёт возможность при необходимости производить дистанционно ручное управление с рабочего места оператора. Главное назначение системы – это предотвращение загрязнения водоёмов вредными веществами, содержащимися в недоочищенных сточных водах, путём их контролируемого перелива из очистительных ёмкостей.


Система управления узлом откачки сточных вод

Одним из основных элементов автоматической системы управления является восьмиканальный микропроцессорный измеритель-регулятор ОВЕН ТРМ138. Прибор предназначен для построения автоматических систем контроля и регулирования производственных технологических процессов. Восемь универсальных входов для подключения датчиков разного типа позволяют одновременно контролировать несколько физических величин (температуру, давление, влажность).

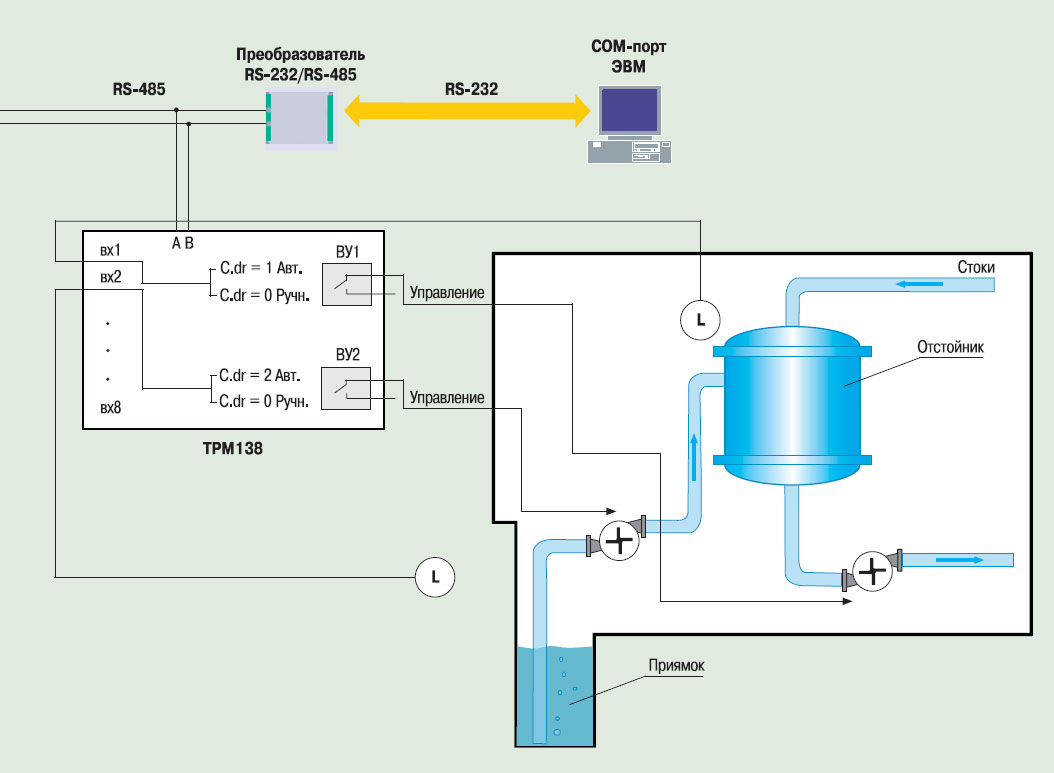

Функциональная схема узла откачки сточных вод показана на рис. 1. В описанной схеме задействованы только два канала регулирования. Один из каналов используется для поддержания уровня жидкости в отстойнике, а другой – для поддержания уровня жидкости в приямке. В качестве источников информации об уровне жидкости были выбраны ультразвуковые датчики одной из зарубежных фирм, подключенные к входам ТРМ138, а исполнительными механизмами являются насосы, подключенные к выходам. Необходимо отметить универсальность приборов ОВЕН, работающих с наиболее распространёнными в российской промышленности датчиками отечественных и зарубежных производителей, контролирующими различные физические величины.

В качестве программного обеспечения использовалась SCADA-система «КАСКАД», в разработке которой принимали участие специалисты ОАО «ХИМПРОМ». SCADA-система «КАСКАД» осуществляет:

• сигнализацию минимального и максимального уровня жидкости;

• фиксацию неисправностей датчиков или линии связи;

• контроль состояния выходов ТРМ138;

• ручное управление насосами;

• изменение уставок регулирования.

Обмен по сети данными осуществляется через встроенный промышленный интерфейс RS-485. Благодаря открытости протокола обмена, разработанного компанией ОВЕН, измеритель-регулятор ТРМ138 был легко интегрирован в SCADA-систему.

Рис. 1. Функциональная схема откачки сточных вод
Рис. 1. Функциональная схема откачки сточных вод

Принцип работы измерителя-регулятора ОВЕН ТРМ138

ТРМ138 включает в себя несколько уровней программирования, каждый из которых содержит группу параметров, отвечающих за определённые настройки прибора. Уровни1 PL–0, PL–1, PL–2 включают в себя параметры общего назначения, обработки сигналов датчиков и логических устройств соответственно. Основные параметры, влияющие на работу прибора, находятся на уровнях PL–1 и PL–2. Существует ещё один параметр, не вошедший ни в один из описанных выше уровней – dr.dG, который отвечает за состояние выходного устройства канала регулирования. Под каналом регулирования подразумевается взаимодействие входного (В), логического (ЛУ) и выходного (ВУ) устройств прибора. Выходные устройства предназначены для согласования сигналов управления (сформированных логическими устройствами) с внешним оборудованием.

Для формирования канала управления к выбранному логическому устройству подключается входное устройство, а к его выходу присоединяется одно из выходных устройств прибора, порядковый номер которого задаётся параметром: C.dr = n, где n = 0…8. В случае работы прибора ТРМ138 в автоматическом режиме за каждым логическим устройством закреплены входное (или несколько входных) и выходное устройства, при этом параметр C.dr логического устройства должен быть равен n, где n = 1…8. Например, для второго канала регулирования (В2 →ЛУ2 →ВУ2) C.dr = 2.

Для изменения режима управления выходным устройством и перевода из автоматического режима в ручной достаточно поменять значение параметра C.dr логического устройства, связанного с соответствующим выходным устройством. Например, чтобы пользователь мог вручную управлять выходным устройством по интерфейсу RS-485, ни одно логическое устройство прибора не должно ссылаться на соответствующее выходное устройство (В2 →ЛУ2 →ВУ2), а значение параметра в этом случае равно: C.dr = 0.

Этим принципом руководствовались специалисты отдела АСУ ТП ОАО «ХИМПРОМ» при организации работы каналов регулирования системы управления узлом откачки сточных вод. В случае управления насосом в автоматическом режиме выходное устройство, отвечающее за работу данного насоса, закреплено за соответствующим логическим устройством. В этом случае структурная схема выглядит так, как показано на рис. 2а. Если возникает необходимость выполнять ручное управление исполнительным механизмом, то, используя SCADA-систему (изменение параметров осуществляется по встроенному цифровому интерфейсу RS-485), связь между выходным и логическим устройствами измерителя-регулятора ТРМ138 разрывается (C.dr = 0) (рис. 2, б) и выходным устройством управляют напрямую – путём изменения значения параметра dr.dG.

Рис. 2. Структурная схема канала регулирования
Рис. 2. Структурная схема канала регулирования при:
а) автоматическом управлении (C.dr = 1); б) ручном управлении (C.dr = 0).
Д – датчик, В – вход прибора, ЛУ – логическое устройство,
ВУ – выходное устройство, ИМ – исполнительный механизм

1 все уровни программирования (PL-0, PL-1, PL-2 и т.д.) для ТРМ138 изложены в руководстве по эксплуатации (РЭ), с которым можно ознакомиться на сайте www.siberien.ru

«Автоматизация и производство» №1 2007
