Автоматизация управления печи отжига на базе тиристорных регуляторов мощности и ТРМ210

Компания «Звезда-Электроника» (г. Киров), специализирующаяся на производстве тиристорных регуляторов мощности, создала на их основе и с применением ПИД-регулятора ОВЕН ТРМ210 систему управления печью отжига.

Регулирование мощности требуется в различных технологических процессах для поддержания заданного температурного режима. Тиристорное регулирование имеет ряд неоспоримых преимуществ перед системами релейно-контакторного типа, главными из которых являются:

• непрерывность регулирования. Тиристоры коммутируют ток в нагрузке с частотой сети (50 раз в секунду), что позволяет поддерживать температуру с высокой точностью и быстро реагировать на изменение возмущающих воздействий;
• возможность ограничения пусковых токов электронагревательных элементов. Для многих печей характерно низкое сопротивление нагревательных элементов в холодном состоянии, поэтому пусковые токи могут быть в 10 и более раз больше номинальных. Ограничить пусковые токи можно только с помощью фазоимпульсного управления тиристорами;
• отсутствие механических контактов повышает надежность и уменьшает затраты на обслуживание и эксплуатацию.

Тиристорные схемы получили широкое распространение еще в 70-е годы прошлого века благодаря своей надежности и высокому КПД. Эти качества в сочетании с невысокой ценой делают тиристорный регулятор оптимальным решением для задач регулирования в современных системах промышленной автоматизации.

Разработанный ООО «Звезда-Электроника» тиристорный регулятор мощности ТРМ является современным многофункциональным устройством. Его система управления построена на мощном цифровом сигнальном процессоре, непрерывно отслеживающем в реальном времени большое количество управляющих сигналов. Это обуславливает ряд преимуществ перед  аналогичным оборудованием:

• гибкое конфигурирование под любой вид нагрузки и технологического процесса;
• наглядная индикация на жидкокристаллическом дисплее;
• развитый комплекс защит и автодиагностики неисправностей;
• поддержка двух способов управления тиристорами – фазоимпульсного и числового;
• режимы точной стабилизации или ограничения токов;
• возможность реализации многозонного регулирования;
• легкая интеграция в АСУ ТП.

Для  реализации последнего пункта предусмотрена сменная лицевая панель с вырезом для размещения приборов ОВЕН в корпусе Щ1 (см. рис. 1).

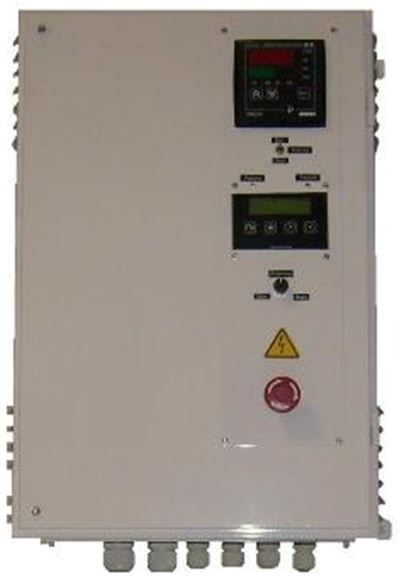

Рис. 1. Тиристорный регулятор ТРМ со встроенным прибором ОВЕН.

Автоматизация управления печи отжига

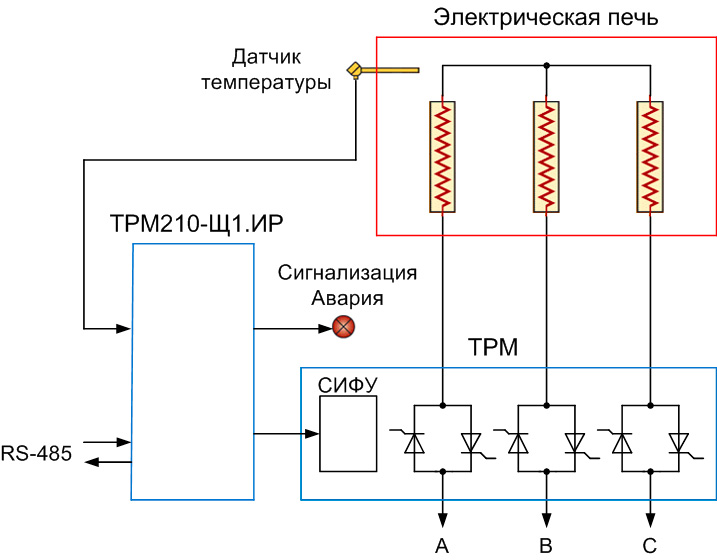

Для автоматического управления печью применен ПИД-регулятор ТРМ210-Щ1.ИР. К его универсальному входу подключен датчик температуры, чувствительный элемент которого размещен внутри электрической печи. ПИД-регулятор измеряет текущую температуру и воздействует на тиристорный регулятор аналоговым сигналом 4..20 мА. Таким образом, реализуется система управления с замкнутой петлей обратной связи по температуре. Релейный выход ПИД-регулятора может быть задействован для аварийной сигнализации.

ООО «Звезда-Электроника»

Г. Киров

E-mail: info@zvezda-el.ru

Web: www.zvezda-el.ru

Директор Александр Ситников
