Щит автоматизации водогрейного котла ЩАК 1.0

Компания «Центромонтажавтоматика» (г. Смоленск) разработала щит автоматизации водогрейного котла ЩАК 1.0. Автоматика котла построена на базе программируемого логического контроллера ОВЕН ПЛК100.

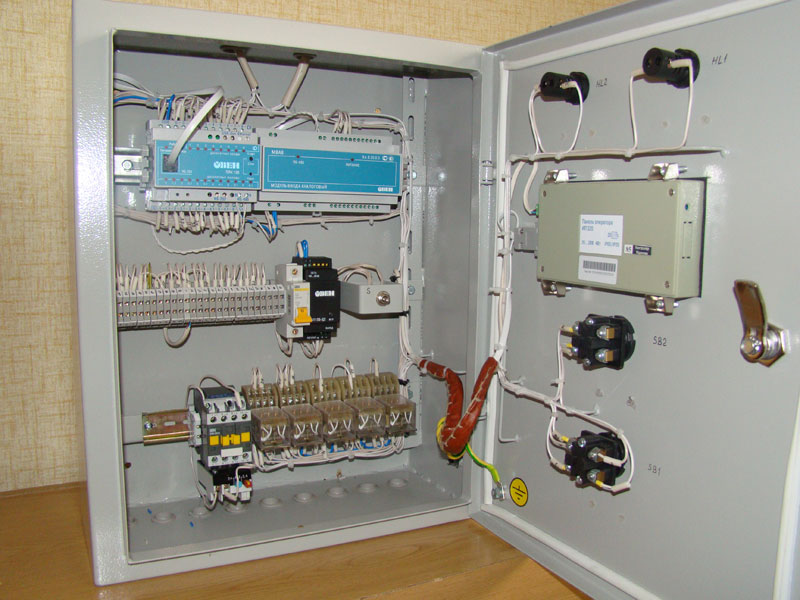

Щит автоматизации водогрейного котла ЩАК 1.0Данный щит разработан для управления водогрейным котлом с двухступенчатой горелкой. Без каких либо конструктивных доработок он может применяться для управления водогрейных котлов с одноступенчатыми и модулирующими горелками – для этого достаточно только доработать программу. При этом стоимость щита ЩАК1.0 не превышает стоимость аналогичных щитов на базе релейной логики, а в плане функциональности и наглядности управления превосходит их.

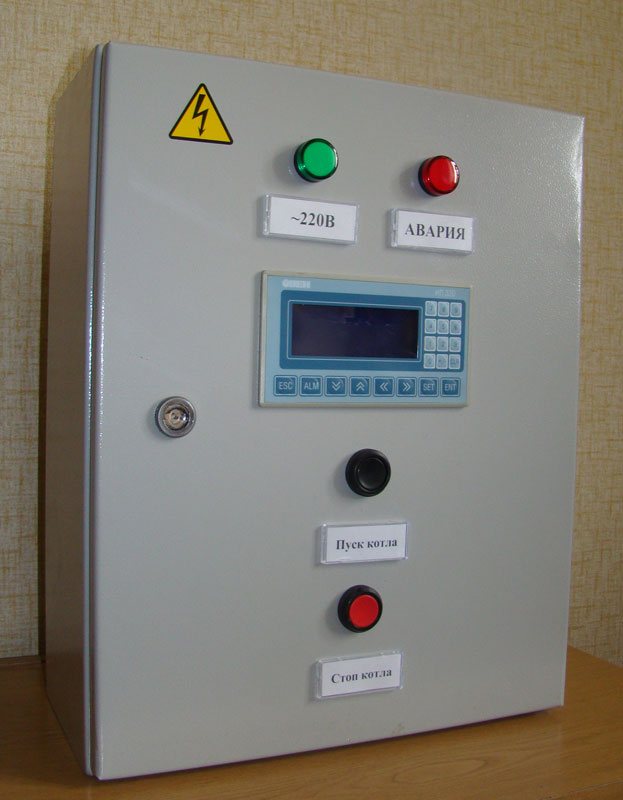

На переднюю дверку щита выведены сигнальные лампы наличия напряжения, сигнальная лампа АВАРИЯ, а также кнопки ПУСК и СТОП котла и панель оператора ОВЕН ИП320. Сверху на отдельной панели устанавливаются приборы контроля разрежения в топке и давления газа. Габариты щита: 500×400×200 (В×Ш×Г) (без панели под приборы контроля разрежения в топке и напора газа).

Автоматика котла построена на базе программируемого логического контроллера ОВЕН ПЛК100. Контроллер ОВЕН ПЛК100 имеет сертификат соответствия и разрешение котлонадзора на применение на поднадзорных объектах. Вся основная информация о состоянии котла выведена на панель оператора ОВЕН ИП320. Через панель оператора также выставляются необходимые уставки и включаются (отключаются) некоторые функции.




Щит автоматизации котла выполняет следующие стандартные функции:

  1. управление двухступенчатыми горелками по сигналу с датчика температуры типа дТС035 на выходе котла для поддержания постоянной температуры;
  2. управление насосом рециркуляции по сигналу с датчика температуры типа дТС035 на входе в котел для поддержания приемлемой температуры на входе в котел;
  3. автоматическая коррекция уставок котла по сигналу с датчика температуры типа дТС125, устанавливаемого на улице (погодозависимое управление котлом);
  4. задержка включения второй ступени горелки котла при первоначальном пуске (функция прогрева котла);
  5. запоминание очередности появления аварий котла;
  6. выдача сигнала авария котла на общекотельный щит автоматики, при этом отключение котла будет происходить только от группы отключающих аварийных сигналов;
  7. задержка срабатывания датчиков для исключения дребезга контактов;
  8. задержка срабатывания датчика разрежения в топке для исключения пульсаций при розжиге котла;
  9. постоянная диагностика состояния оборудования щита и датчиков с выдачей соответствующих аварийных сигналов и блокировок.

На главном (первом) экране панели оператора постоянно высвечивается:

  1. состояние котла: включен – отключен;
  2. первопричина аварии (если после первой аварии произошли другие, то просмотреть очередность их появления можно нажатием на кнопку «0» на панели оператора; при этом происходит переключение на последующие аварии по кругу; через 10 секунд после последнего отпускания кнопки «0» надпись возвращается на первопричину аварии);
  3. кнопка «Сброс аварии»;
  4. температура на входе и выходе котла.

На последующих экранах (переключаются кнопками в виде стрелок на панели оператора) отображаются и производится регулировка следующих параметров:

  1. Щит автоматизации водогрейного котла ЩАК 1.0состояние насоса рециркуляции (включен – отключен);
  2. режим работы насоса рециркуляции (автоматический – ручной);
  3. управление насосом рециркуляции и режимом его работы (пуск – стоп, автоматический – ручной);
  4. уставки температуры поддерживаемой на выходе котла (верхняя и нижняя границы);
  5. уставки температуры поддерживаемой на входе в котел (верхняя и нижняя границы);
  6. уставка температуры рабочего отключения котла (если при работе горелки на первой ступени температура на выходе котла превысила уставку рабочего отключения, то горелка полностью отключается и включается при снижении температуры до нижней границы уставки рабочего отключения);
  7. уставка температуры аварийного отключения котла (полное отключение котла с блокировкой его повторного включения до нажатия на кнопку «Сброс аварии»);
  8. уставка времени задержки включения второй ступени котла при первоначальном пуске (для принудительного переключения на вторую ступень котла необходимо в течение 10 сек удерживать кнопку «1» на панели оператора);
  9. уставки температуры наружного воздуха для погодозависимого управления котлом (задаются две точки графика зависимости температуры на выходе котла tп от температуры наружного воздуха tн);
  10. отдельный экран с показанием измеряемых температур на входе, выходе котла и наружного воздуха на котором при необходимости задается смещение и угол наклона характеристик измерения;
  11. уставки полосы и времени цифрового фильтра по каналам измерения.

Щитом автоматизации котла фиксируются следующие аварии:

  1. авария горелки;
  2. давление воды на выходе из котла минимум/максимум;
  3. давление газа минимум/максимум;
  4. температура на выходе из котла максимум;
  5. поток воды через котел минимум;
  6. авария датчика температуры на выходе котла;
  7. авария модуля МВА8;
  8. отключение питания на котел;
  9. авария датчика температуры на входе в котел;
  10. авария датчика температуры наружного воздуха;
  11. авария насоса рециркуляции.

При этом при возникновении первых 8-ми аварий происходит выдача аварийного сигнала на общекотельный щит автоматики и отключение котла.

При возникновении аварии датчика температуры на входе в котел выдается сигнал об аварии на общекотельный щит автоматики и отключение (или включение по желанию заказчика) насоса рециркуляции.

При возникновении аварии датчика наружного воздуха выдается сигнал об аварии на общекотельный щит автоматики и переключение работы котла на максимальную уставку работы.

При возникновении аварии рециркуляционного насоса выдается сигнал об аварии на общекотельный щит автоматики и отключение рециркуляционного насоса.

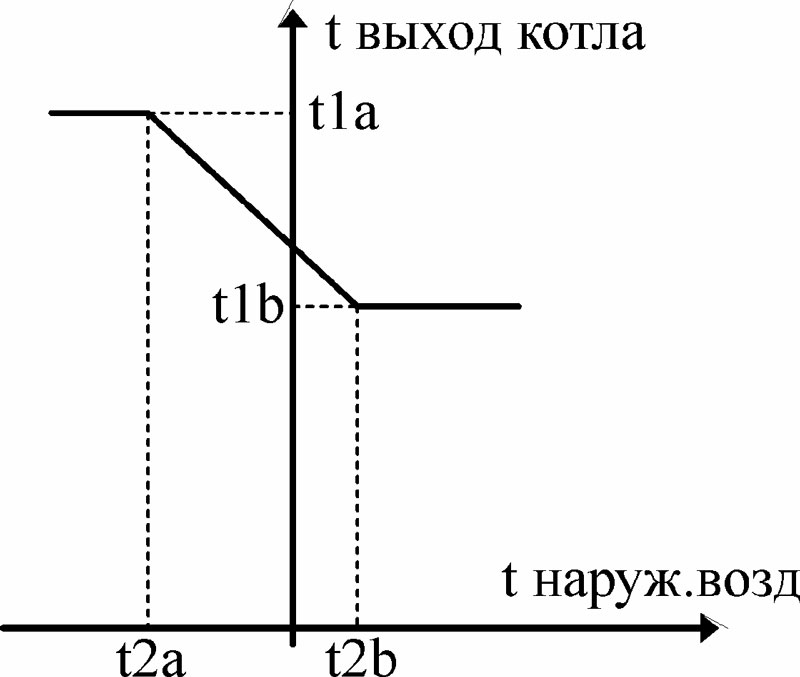

Погодозависимое управление уставками котла реализуется по следующему графику:



Т.е. необходимо задать уставки точек А и B на панели оператора. При этом если уставка t1a ошибочно будет задана меньше t1b, контроллер сам воспримет уставку t1a как t1b, и t1b как t1a. Аналогично для уставок t2a и t2b.

Схемой щита автоматизации котла ЩАК предусмотрена дополнительная защита по превышению температуры на выходе из котла отдельно устанавливаемым термостатом INT, который своими контактами отключает схему управления котлом. Данная защита введена на случай непредвиденной аварийной ситуации.



При первоначальном пуске щита автоматизации водогрейного котла ЩАК 1.0 в течение 10 с. происходит загрузка контроллера, после чего появляется надпись «Пропадание питания». Для снятия этой надписи необходимо нажать на кнопку «Стоп». Далее необходимо пролистать рабочие экраны кнопками в виде стрелок и установить необходимые уставки, включить (отключить) необходимые функции. При этом изменение уставок возможно после введения специального пароля на экране пароля.

Если необходимо отключить щит без выдачи сигнала аварии на общекотельный щит, то необходимо остановить работу котла кнопкой СТОП, после чего перевести тумблер S, расположенный внутри щита в положение отключено. При этом сигнал авария не выдается, и пуск щита ЩАК1.0 невозможен.




Используемое оборудование ОВЕН

  1. Программируемый логический контроллер ОВЕН ПЛК100-220.Р-М – 1 шт.
  2. Модуль ввода аналоговый МВА8 – 1 шт.
  3. Панель оператора ИП320 – 1 шт.
  4. Блок питания БП15-Д2-24 – 1 шт.




В комплектацию также входят:

- Датчик температуры дТС-035-50М.80 – 2 шт.

- Датчик температуры дТС-125-50М – 1 шт.



Разработчик и исполнитель:

ОАО «Центромонтажавтоматика» г. Смоленск

т. (4812) 35-14-95, ф. 55-74-25

E-mail: oao_cma@mail.ru

http://www.oao-cma.ru/

Контактное лицо:

Гильманов Альберт Раисович,

начальник Смоленского монтажного участка
