Система оповещения и защиты помещений от затоплений (СОЗ-ЗП)

Система оповещения и защиты помещений от затоплений (СОЗ-ЗП) предназначена для постоянного контроля и защиты помещений крупных офисов, гостиниц, промышленных и жилых зданий от негативных последствий аварийных затоплений и автоматического прекращения подачи водоснабжения в контролируемые помещения при аварийном уровне затопления. Сигнал аварии передается в сеть Ethernet (может быть использована сеть Интернет). Таким образом, оповещение об аварии может быть доставлено и получено в диспетчерском пункте на любом удалении.

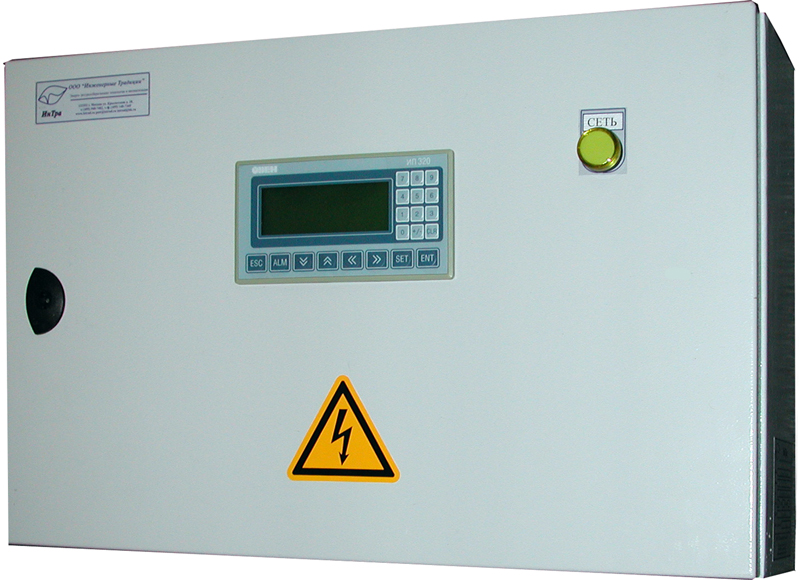

Система СОЗ-ЗП состоит из аппаратного шкафа (АШ-СОЗ) и соединённых с ним модулей датчиков-сигнализаторов затопления (УЗОВ). К каждому модулю подключается три датчика, что позволяет одному модулю УЗОВ контролировать три помещения (три комнаты).  УЗОВ соединяется  с АШ-СОЗ своим сигнальным двухпроводным кабелем. Это позволяет сформировать адрес аварии с точностью до трёх контролируемых помещений, что вполне достаточно для определения места аварии. Для повышения надёжности всей системы СОЗ-ЗП модульные устройства УЗОВ могут работать автономно и автоматически перекрывают подачу воды в защищаемые ими помещения.

Система СОЗ-ЗП, оборудованная шкафами АШ-СОЗ, выполняет следующие функции:

• постоянный мониторинг состояния помещений;
• автоматическое прекращение подачи воды в аварийное помещение;
• оповещение удалённого диспетчера об аварии с сообщением адреса аварии;
• дублирование всех датчиков;
• защита от ложных срабатываний;
• возобновление подачи воды только после ручного подтверждения (квитирования) устранения причины аварии;
• резервирование питания для сохранения работоспособности системы на длительный срок (до 30 дней) при пропадании сетевого напряжения;
• возможность наращивания системы – количество защищаемых помещений практически не ограничено.

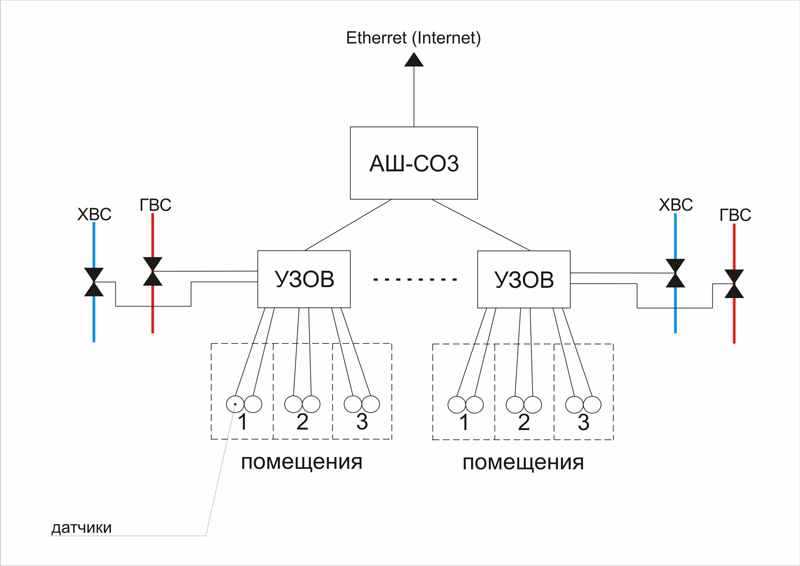

Система оповещения и защиты помещений от затоплений (СОЗ-ЗП)	Схема работы СОЗ-ЗП

Основное используемое оборудование ОВЕН:

• контроллер ПЛК100 – сбор сигналов аварии и передача по каналу Ethernet (по Интернету) адреса аварийного помещения в диспетчерский пункт;
• панель оператора ИП320 – индикация адреса аварийного помещения и ввод команд;
• модули расширения МВ110 – увеличение числа подключаемых модулей УЗОВ;

Установка систем СОЗ-ЗП исключает, или, во всяком случае,  минимизирует вероятность затопления помещений, исключая тем самым значительные затратные последствия подобных аварий.

Разработчик и исполнитель: «Инженерные традиции»

Адрес: Москва, ул. Крылатская, 10

Контактное лицо – Барановский Александр

E-mail: bar@intrad.ru

8-495-940-74-02; 8-499-140-73-69
