Автоматизация окрасочно-сушильной установки на базе приборов ОВЕН

ЗАО НПО «Элком» (г. Казань) разработало для одного из предприятий г. Новосибирска окрасочно-сушильную установку для окраски и последующей сушки  крупногабаритных металлоконструкций (кузовов самосвалов) после окраски жидкими ЛКМ.


Задача автоматизации

  1. Разработать камеру для окраски и сушки кузовов самосвалов.
  2. Обеспечить подогрев приточного воздуха:
    - в режиме окраски – до +15…+20 °С.
    - в режиме сушки – до +80 °С.
  3. Обеспечить автоматическое поддержание температуры в камере.
  4. Система управления должна обеспечивать:
    - задание температуры в режиме окраски;
    - задание температуры и времени в режимах «Испарение» и «Сушка» (независимо);
    - блокировку работы установки при пропадании фазы, неисправности привода главной заслонки, снижении давления в камере ниже порогового, при перегреве теплообменника;
    - контроль количества паров растворителя для обеспечения взрывобезопасности, которое не должно превышать уровня 20 % от нижнего концентрационного предела взрываемости (НКПВ);
    - в автоматическом режиме производить диагностику датчиков температуры и сигнализаторов довзрывоопасных концентраций;
    - другие требования согласно ТЗ блокировки и защиты.

Реализация проекта и выбор средств автоматизации

Установка состоит из следующих основных узлов:

Для реализации данного проекта было принято решение использовать оборудование ОВЕН. Ядром системы управления является программируемый логический контроллер ОВЕН ПЛК110. Сигналы с датчиков температур и сигнализаторов довзрывоопасных концентраций поступают на модуль ввода аналоговых сигналов ОВЕН МВА8. В качестве панели оператора была выбрана панель ОВЕН СП270 с цветным 7² дисплеем, она осуществляет индикацию режимов, а также с помощью нее вводятся и редактируются  значения параметров. Для питания датчиков, элементов индикации и фильтрации питающей сети от импульсных помех применены соответственно блок питания ОВЕН БП60Б-Д4-24 и сетевой фильтр ОВЕН БСФ-Д3-1,2. Для измерения температуры применены термопреобразователи сопротивления ОВЕН ДТС.

Установка сдана в эксплуатацию и безотказно работает с октября2011 г. на одном из предприятий г. Новосибирска.

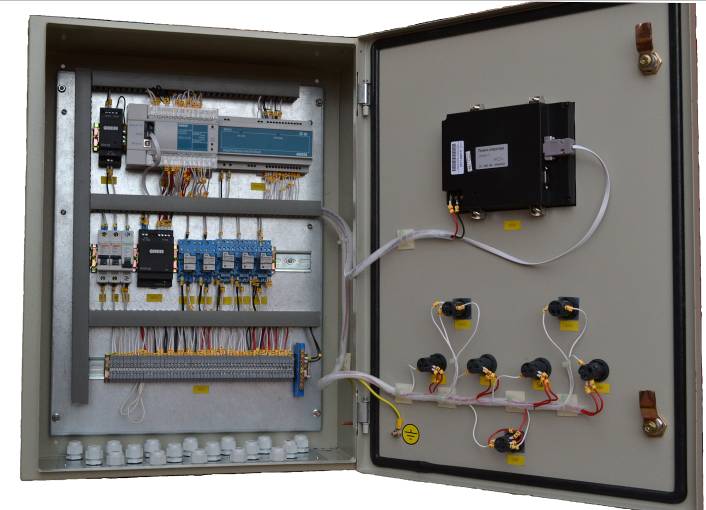

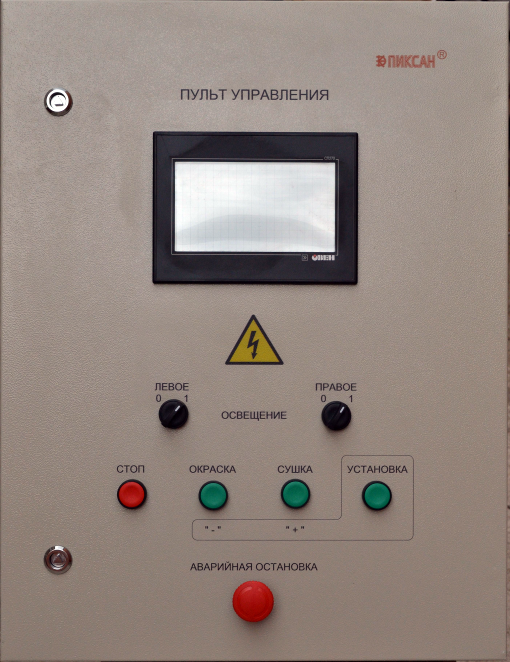

Внешний вид пульта управления (органы управления и индикации) Внешний вид пульта управления (органы управления и индикации)
Пульт управления
