Шкаф управления приточно-вытяжной вентиляцией ШУ ПВВ-1

Шкаф управления ШУ ПВВ-1 входит в состав системы приточно-вытяжной вентиляции зданий (ПВ-1), обеспечивающей подачу наружного воздуха в помещение, циркуляцию и вытяжку воздуха из помещения. В зимний период воздух подогревается до заданной температуры, в летний период – охлаждается, постоянно поддерживая заданную температуру и создавая комфортные условия внутри помещений. Шкаф управления ШУ ПВВ-1 обеспечивает  экономичное использование воды, тепловой и электрической энергии. Вся система и шкаф управления, как его составляющая, представляет собой открытую систему, функционал которой может быть расширен по требованию заказчика.

Система ПВВ-1, в состав которой входит шкаф ШУ ПВВ-1 выполняет следующие функции:

• нагнетание наружного воздуха в помещение;
• оптимальное регулирование температуры приточного воздуха с учётом температуры наружного воздуха;
• управление циркуляцией воздуха внутри помещений и подмесом наружного воздуха в зимний и летний периоды;
• управление вытяжной вентиляцией;
• управление циркуляционным насосом калорифера/кондиционера;
• автоматический выбор режимов работы – зима/лето и день/ночь;
• очистка наружного воздуха с применением фильтров;
• контроль загрязнения воздушных  фильтров;
• контроль работы вентиляторов по перепаду давления до и после вентилятора;
• защита от замерзания калорифера;
• управление входными жалюзи;
• сигнализация об аварийных ситуациях;
• выдача информации в центральный диспетчерский пункт по интерфейсу Ethernet или RS-485;

Основное используемое оборудование ОВЕН:

• Контроллер ПЛК100  – управление системой.
• Модули типа МВА8 (расширение для аналоговых входов) – измерение температуры и перепадов давления.
• Модули типа МВУ8 (расширение для аналоговых выходов) – управление производительностью вентиляторов и циркуляционным насосом.
• Модули типа МДВВ – (расширение дискретных входов/выходов) – управление вспомогательными устройствами и жалюзи.
• Датчики типа ДТС3ХХХ – измерение температуры воздуха и воды.

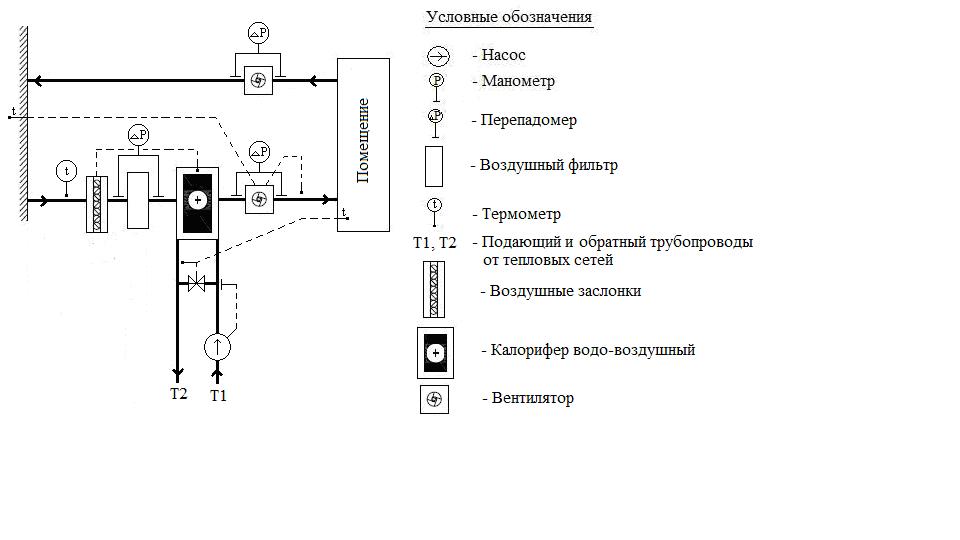

Шкаф управления приточно-вытяжной вентиляцией ШУ ПВВ-1	Схема работы

При использовании ШУ ПВВ-1 и автоматического управления системами вытяжной и приточной вентиляции, по разным данным и оценкам, температура приточного воздуха и общий объём циркуляции воздуха поддерживается согласно требованиям, СанПиН и СНиП, при этом экономится до 20 % тепловой энергии и более 30 % электроэнергии.

Шкаф управления ШУ ПВВ-1 сертифицирован по ГОСТ Р 51321.1-2000 (МЭК 60439-1-92) и соответствует необходимым требованиям по электросовместимости и электробезопасности для подобных устройств.

Разработчик и исполнитель: «Инженерные традиции»

Адрес: Москва, ул. Крылатская, 10

Контактное лицо – Барановский Александр

E-mail: bar@intrad.ru

8-495-940-74-02; 8-499-140-73-69
