Шкаф управления центральными тепловыми пунктами (ШУ ЦТП)

Шкаф управления ШУ ЦТП содержит автоматику управления и входит в систему управления центральными и индивидуальными тепловыми пунктами (ЦТП и ИТП), которые обеспечивают горячее водоснабжение (ГВС), холодное водоснабжение (ХВС) и отопление зданий и сооружений. Применение ШУ ЦТП в системах управления ЦТП значительно улучшает эксплуатационные и экономические характеристики ЦТП, помогает решать задачи бесперебойного обеспечения холодной и горячей водой, а также обеспечение теплом зданий и сооружений.

Шкаф  ШУ ЦТП системы управления выполняет следующие функции:

• управление температурой и давлением горячей воды, подаваемой от ЦТП в здания, с учётом подпитки холодной водой из внешней (городской) сети;
• управление циркуляцией воды в системе ГВС;
• управление  температурой воды в системе отопления с учётом температуры наружного воздуха в соответствии с температурным графиком;
• управление подпиткой сетевой воды в систему отопления;
• переключение насосов по графику наработки ресурсов;
• управление производительностью насосов с помощью частотных преобразователей;
• удалённый контроль работы ЦТП из диспетчерского пункта (дополнительная опция).

Основное используемое оборудование ОВЕН:

• ПЛК100 – коммуникация и управление насосами с применением частотных преобразователей;
• МВА8 – аналоговое измерение давления и температуры и передача данных в ПЛК;
• ТРМ202 – локальное регулирование;
• Датчики типа ПД-100 – измерение давления;
• Датчики типа ДТС3225 - измерение температуры на трубопроводах.

При использовании ШУ ЦТП (ИТП) в системе управления ЦТП по расчётным данным и практическому опыту, экономится до 40 % электроэнергии и до 30 % воды,  при этом параметры водоснабжения и теплоснабжения поддерживаются в соответствии с требованиями  СанПиН и СНиП.

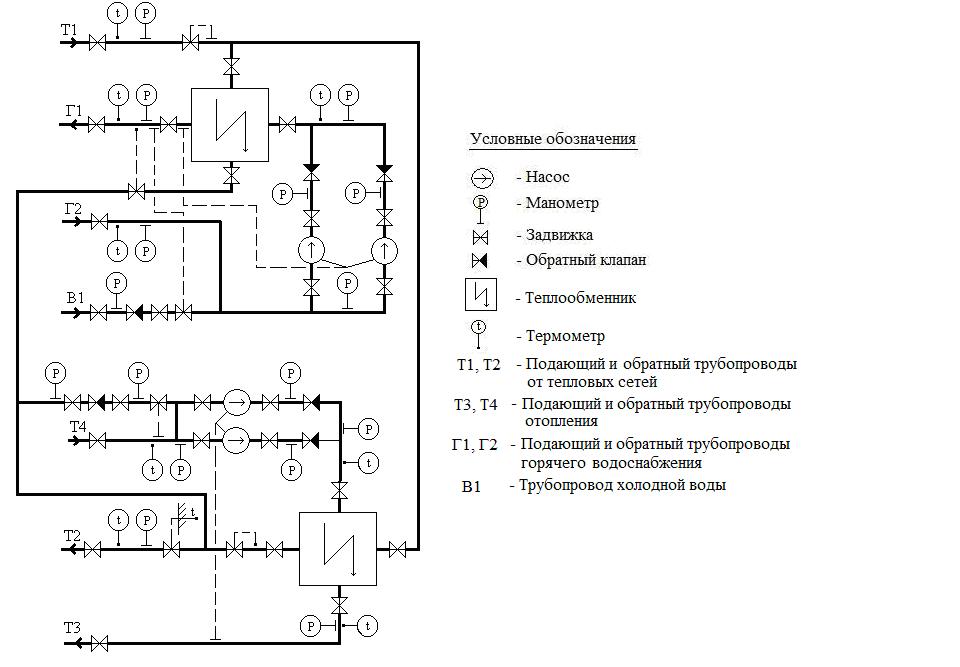

Гидравлическая схема ЦТП

Разработчик и исполнитель: «Инженерные традиции»

Адрес: Москва, ул. Крылатская, 10

Контактное лицо – Барановский Александр

E-mail: bar@intrad.ru

8-495-940-74-02; 8-499-140-73-69
